根据《煤矿安全规程》中第四百二十三条提升装置必须按下列要求装设安全保护：第（六）项闸瓦间隙保护：当闸瓦间隙超过规定值时，能报警并闭锁下次开车。
  传统的闸瓦磨损开关采用凸轮行程开关，动作不可靠，无法灵活调整，基于以上缺点，我公司采用新型监测开关，以模拟量监测过程为核心，设计并制作了智能型闸间隙监测装置。

  一、装置原理

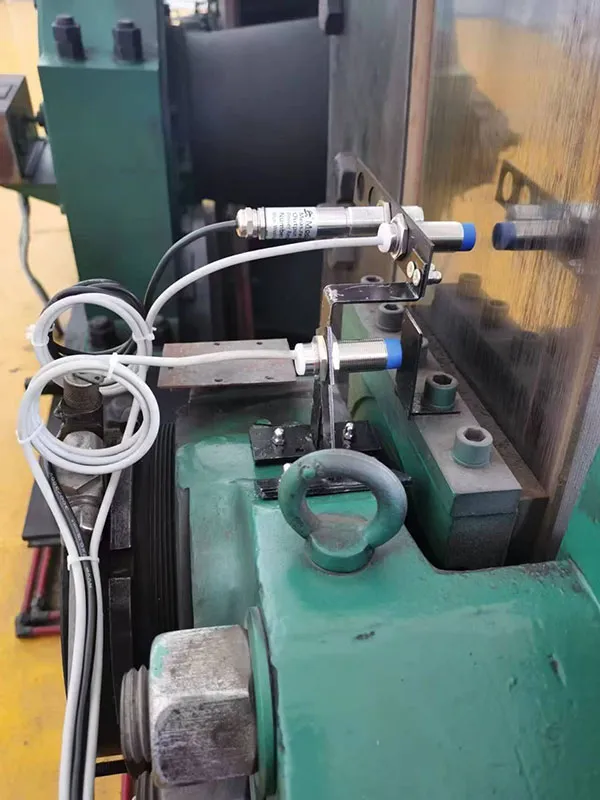

  在闸座上安装高精度距离传感器，通过开闸闭闸时，传感器到闸盘距离判断闸瓦距离闸盘的距离是否符合规程要求，从而判断碟簧疲劳或闸瓦磨损程度。

  二、技术特点

  1、采用高精度传感器，检测距离0-8mm,测量精度高，可达到0.01mm，响应频率快，可达ms级。

  2、控制器采用西门子SMART系列PLC,运算速度快，逻辑处理可靠。

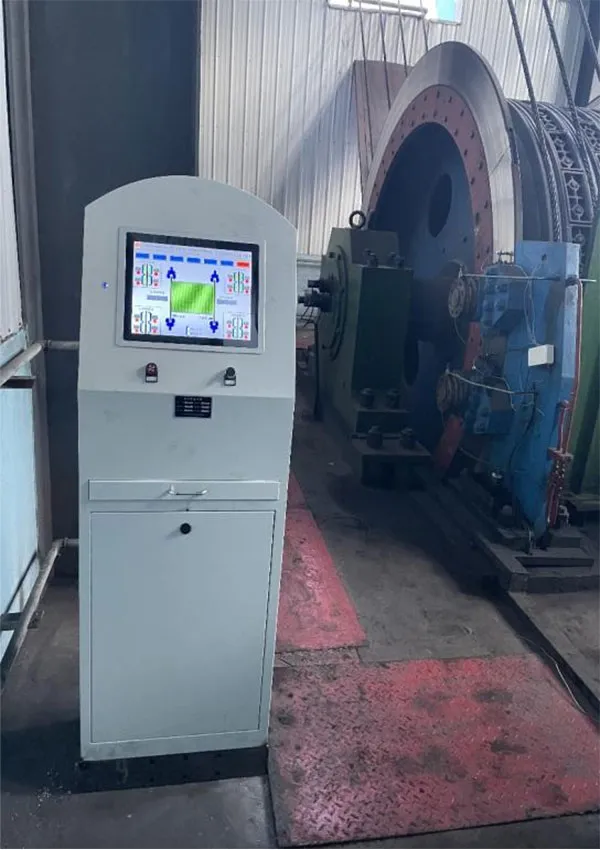

  3、配14寸触摸屏，友好的人机界面，运行状况，历史曲线，故障记录保存显示完整，保护值设置方便，可靠。

  4、故障时，有声光报警，真人发声，声音洪亮清脆，同时可向主控系统输出故障状态，输出形式为干节点。

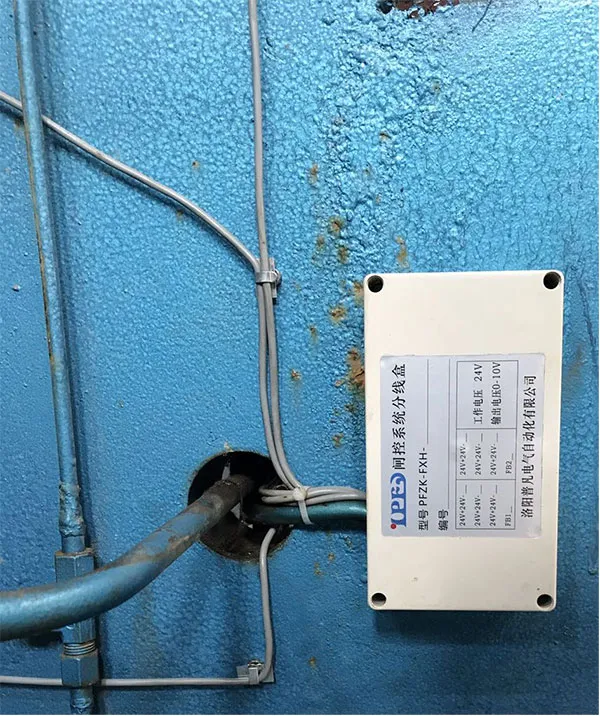

  5、现场接线方便，配备接线盒，开关线缆与控制电缆对接方便可靠。

  6、标识清晰，每个闸坐上都有标识号，与画面保持一致，出现故障时，方便查找。

  7、具有投入/切除功能，暂时无法处理故障时，可临时封锁故障，不影响设备生产运行。

  8、传感器走线清晰，采用公司专利磁吸式固线器，走线时，油电分离，满足专家检查要求。
  三、上位画面

  上位画面可显示当前闸间隙数值，可设置对应保护值，记录故障信息等。

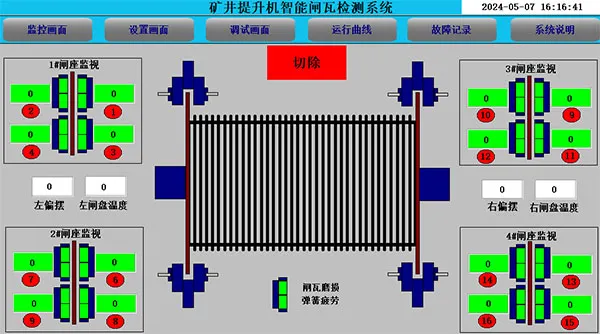

  1、监控画面：监控画面上主要显示了当前的闸间隙值，闸盘偏摆量和温度值，以及当前是否有闸瓦磨损或弹簧疲劳的故障信息。

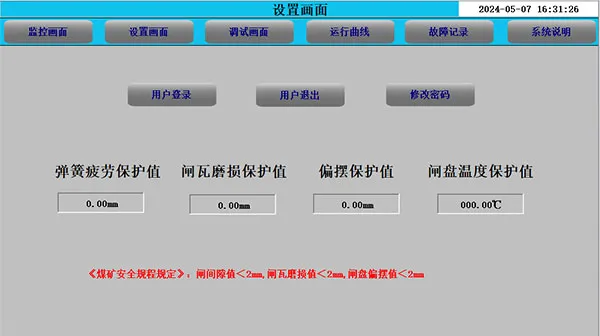

  2、设置画面：设置画面上主要可以设置闸瓦磨损、弹簧疲劳、闸盘偏摆以及闸盘温度的报警值。当实时监测的数值达到设置的阈值，系统发出报警信号。

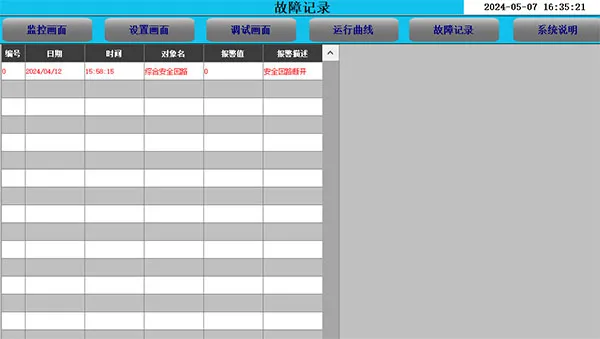

  3、故障记录：故障记录可提供历史故障查询。历史记录可达万次。
  四、供货范围

  五、现场使用案例

序号	用户名称
1	通钢板石集团井下矿副井
2	霍州煤电亿隆矿业主井、副井
3	徐州铁矿集团利国镇铁矿副井
