根据《煤矿安全规程》中第四百二十三条提升装置必须按下列要求装设安全保护：第（三）项松绳保护：过负荷和欠电压保护。
  目前绝大部分提升机电控系统只有在控制电源或主回路电源掉电时，系统会发出报警信号，实施安全制动。系统回复正常后，维护人员无据可查。无法排除因电压引起的故障隐患。我公司针对这种情况，研发了一种智能电压监测装置，可以记录系统中的各种电压，并设置保护值，当发生过压或欠压时，系统发出报警信号，并且有故障记录和历史曲线可查。

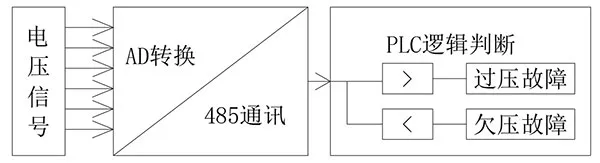

  一、装置原理

  将系统的各种电压信号接入智能电压监测装置，通过转换模块将电压信号转换为数字信号，通过485通讯方式送入PLC。在上位监控画面可设置欠电压和过电压的保护阈值。与读取到的电压值比较，超过阈值可发出报警信号。

  二、技术特点

  1、采用高分辨率电压转换模块，分辨率高达16位，采样频率3000次/S，过载能力强，电压接口2倍1秒不损坏。

  2、控制器采用西门子SMART系列PLC,运算速度快，逻辑处理可靠。

  3、配15寸触摸屏，友好的人机界面，运行状况，故障记录保存显示完整，保护值设置方便，可靠。

  4、测量通道多，交流0-500V共有24路，直流0-50V共16路。满足现场测量要求。

  5、与现场设备对接时，采用双层端子替换现场接线端子，防止端子并线，造成线路松动，影响原系统安全可靠性。

  6、画面标识清晰，检测的电压回路名称或线号清晰，明了。方便与原系统对照查找故障。配套通用软件，程序、画面不设密码，完全对用户开放。

  7、过电压、欠电压阈值可以自由设置和定义。

  8、控制器根据设定阀值与实际电压进行比较，输出欠压保护与过压保护给提升机电控系统，可以记录保存故障时各个回路的电压值，方便查询故障时的状态，更准确的分析故障。

  9、故障时，有声光报警，真人发声，声音洪亮清脆，同时可向主控系统输出故障状态，输出形式为干节点。

  10、正常投入工作时，该装置一直记录对应电压曲线，一旦电压波动超过设定值范围，便立即记录故障原因，在屏幕上提示出来，发出声光报警，并且将报警信号向主控系统发出，主控系统接收到报警信号后，会产生轻故障信号，闭锁下次开车。如果暂时无维修人员检修，可稍后通过故障记录翻看查阅报警的回路。

  11、设备可做模拟保护试验，通过内置旋钮，模拟实际接入的电压值，可模拟过压状态、欠压状态。报警后有故障记录，满足安全检查要求。

  12、故障切除，使用过程中如果暂时无法处理系统报出的故障，可使用投入/切除旋钮，临时切除电压保护系统报出的故障，待维护人员处理正常后，重新投入使用。不影响设备生产运行。

  13、发生故障时，在本地和远程均可复位。

  三、上位画面

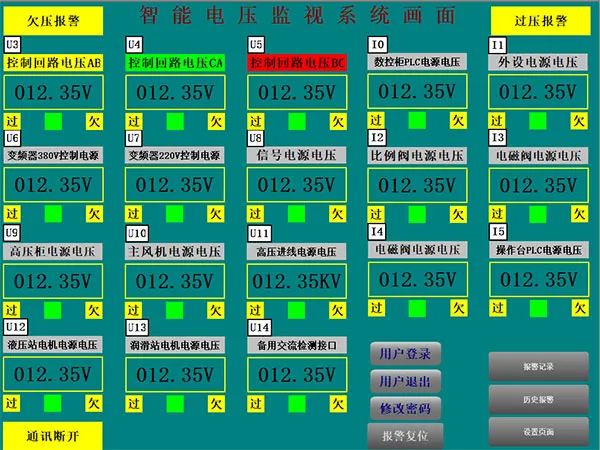

  1、主画面：主画面主要显示各个检测回路的电压值，在某路电压超过保护值时，会有对应欠压或过压指示。处理完毕后，可按故障复位解除故障状态。

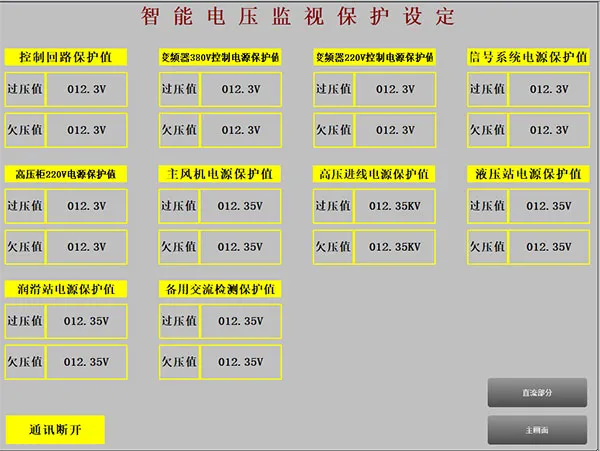

  2、设置画面：设置画面可分别设置被检测电压回路的欠压和过压保护值。

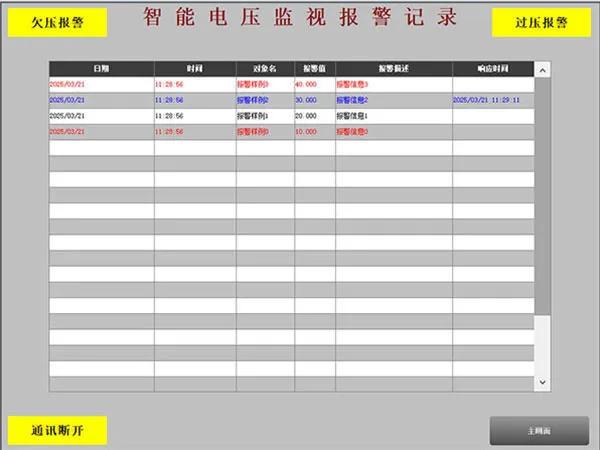

  3、报警记录：当系统出现欠压或过压故障时，产生的报警信息可存储在报警记录画面中，提供给维护人员进行翻阅。
